| 品牌湖南中浩 | 类别教学、培训、展览 |
| 货号ZHMX-22-02 | 材质进口亚克力、有机玻璃。工艺烤漆 |
| 规格需求定制 | 是否跨境货源否 |
展开

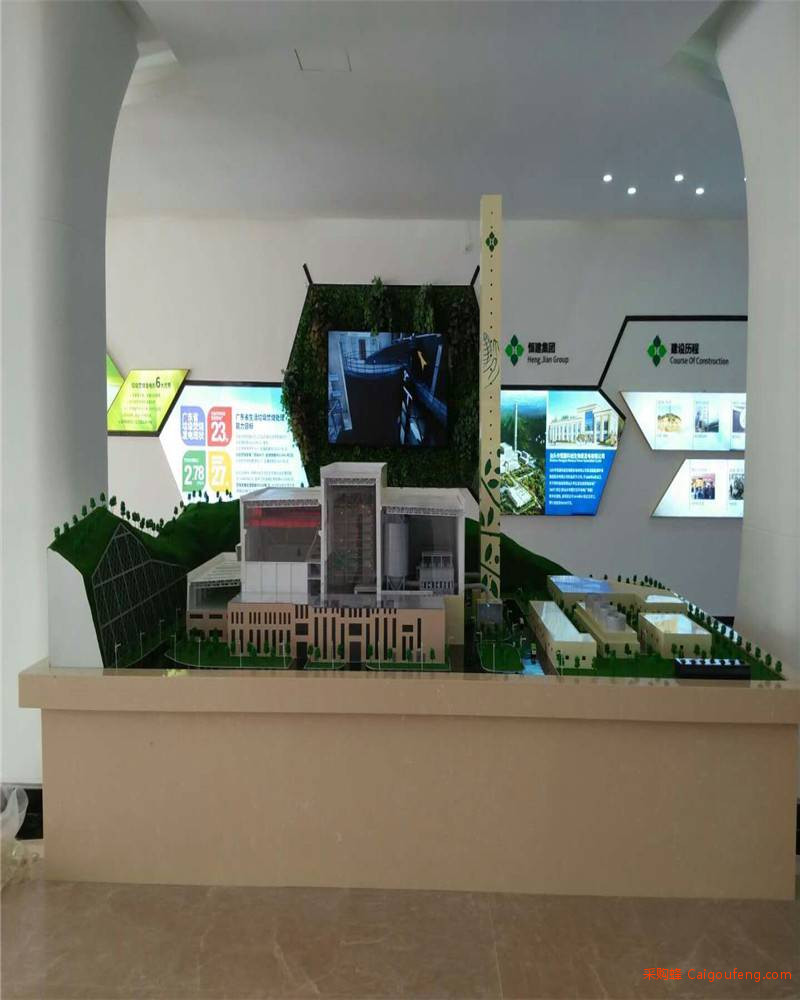

智慧电力系统模型；发电厂电气模型
1、规格：15000×3000×1500mm；
2、电源：220V.50HZ,
3、材质：PMMA、PVC、ABS板（棒）材、H/L型仿金属等主要构件、主体支架、微型电机、受力构件、传动装置、金属构件，各部件均按实物颜色进口烤漆，电气元件构架采用H、L型PVC仿金属构架；传动为金属构件；
电气控制原件：集成电路板,JZX-22F继电器，36/24V变压器，3.4mm3L10流水灯条及控制器，50×50线槽，DS-2CD1211D-I3摄像头， S145/12V、S350/24V开关电源，24VΦ22MM减速电机；
4、多媒体讲台：1150×700×1000mm；材质1.5mm和1.2mm冷轧钢板；显示器窗口6-10mm厚钢化玻璃，中控及键盘鼠标开启滑盖设计；
5、PLC控制柜：三菱PLC控制器(控制设备FX2N-16MT-001)
6、实训平台动态运行控制系统
采用计算机win7，64位系统软件控制；易控-PowerView组态监控平台软件；I/O通信接口、PC/104 扩展接口；Intel 945GSE + ICH7M芯片组；模拟操作系统控制回路在仿真软件系统条件下进行；逻辑控制器输出的开关控制信号经转换成电气开关量直接控制，驱动24路继电器开关输出模拟；逻辑电路实现对设备操作、目标等集中控制或分布控制，分步骤内容运行演示.

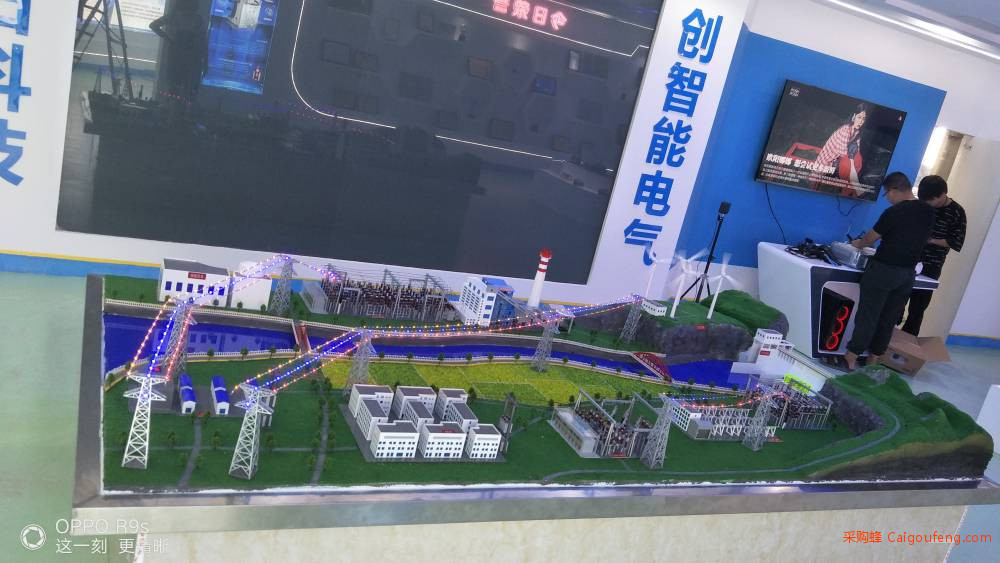

7、电力系统实训平台微缩还原发电厂、送变电线路、供配电所和用电等环节组成的电能生产与消费系统，仿真模拟发电、变电、输电、配电和用电系统全流程设备工艺，展示包括工艺过程中涉及的站场设备设施及建筑物场景环境；设计内容模块化：

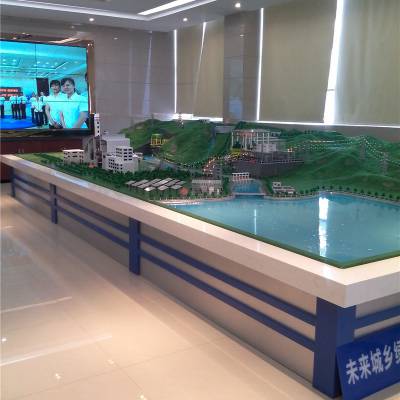

①发电系统工艺模块(火电厂、水电厂、风电场、太阳能发电)；
②变电站系统工艺模块(500kV升压站、500kV枢纽站、220Kv/110kV区域站)；
③高压输电线路系统工艺模块(500kV、220kV、110kV架空输电线路)；
④配电网系统工艺模块(10kV中压配电网、220-380V低压配电网)；
⑤电力用户系统工艺模块(城镇居民用户、工业企业用户)；
